国六江铃22米高空作业车
产品系列 伸缩臂高空作业车
联系人：郑经理
手机：135-9782-2131- 电话：189-0866-9226
- 传真：0722-3318948
地址：湖北省随州市北郊星光汽车工业园特1号-
优惠活动：2千－1万
国六江铃22米高空作业车
PRODUCTS TITLE

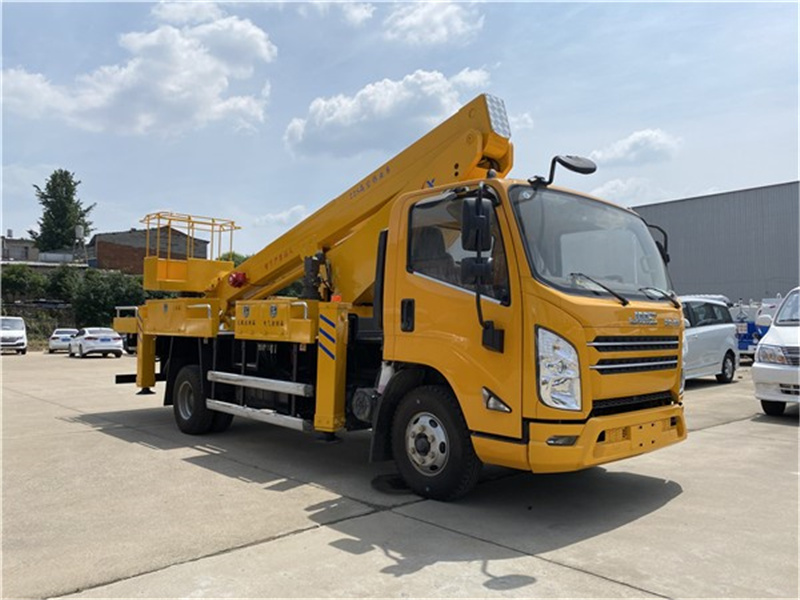

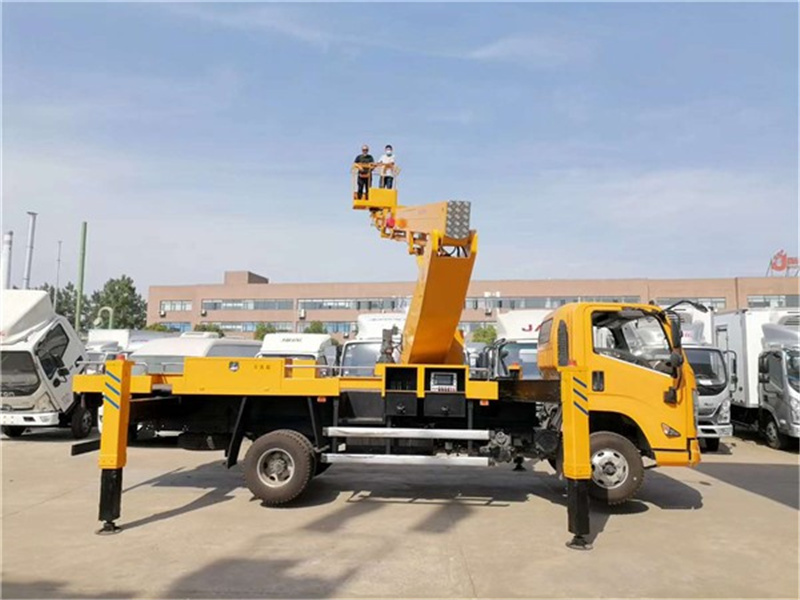

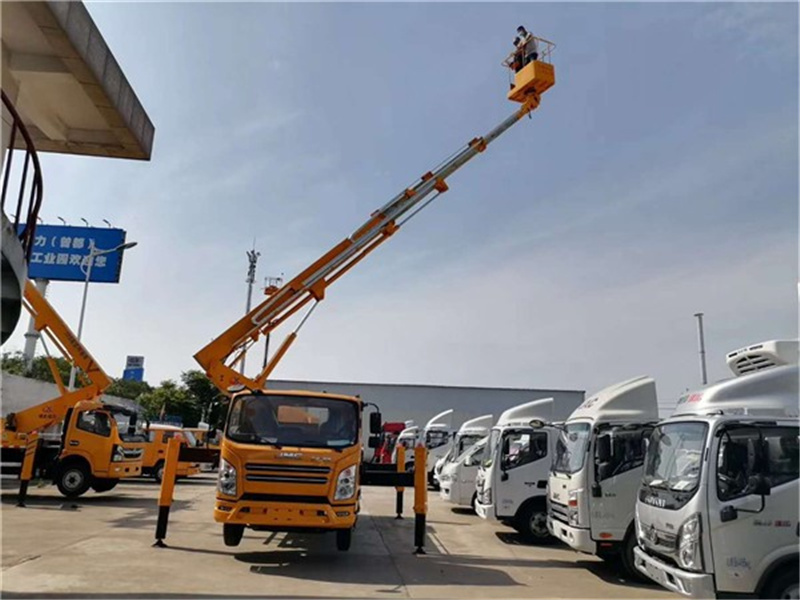

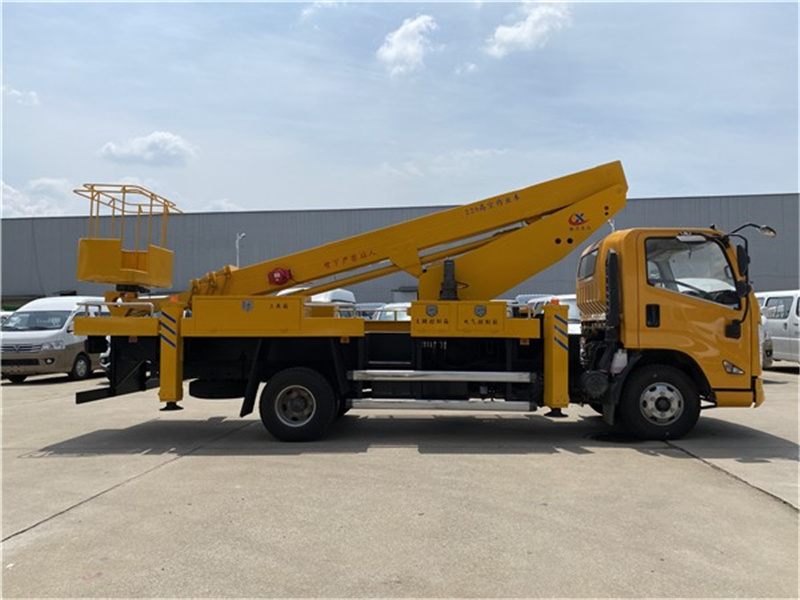

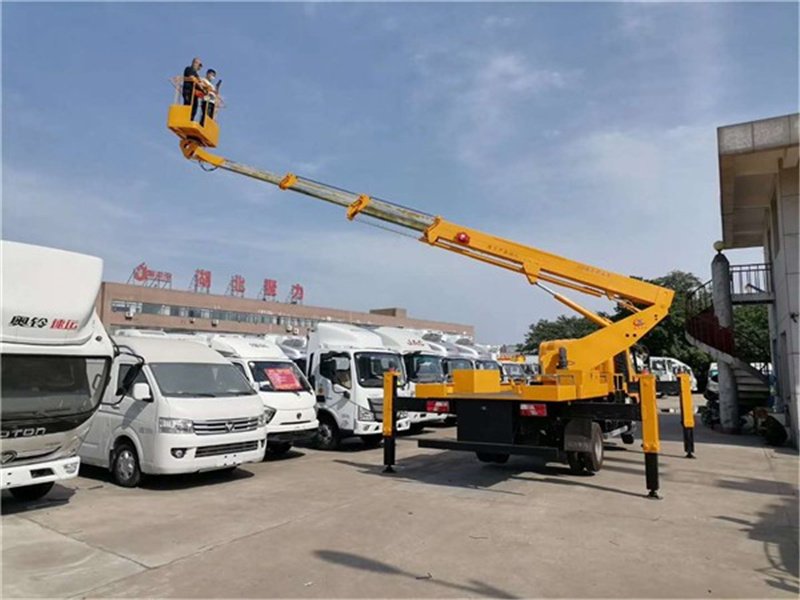

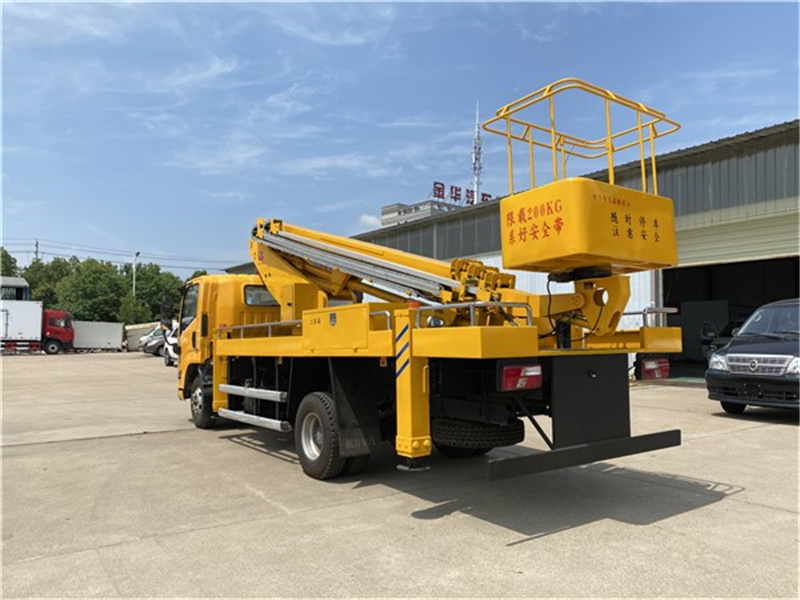

整车外形
主要技术参数
江铃22米高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | ★总长 | mm | 7790 | |
★总宽 | mm | 2190 | ||
★总高 | mm | 3130 | ||
质量参数 | 乘坐人数（含驾驶员） | 人 | 3 | |
总质量 | kg | 7745 | ||
主要性能参数 | 工作平台额定载荷★ | kg | 200 | |
**大作业高度★ | m | 22 | ||
★**大作业高度时作业幅度 | m | 5.0 | ||
★**大作业幅度 | m | 13.6 | ||
**大作业幅度时作业高★度 | m | 5.36 | ||
支腿跨距★ | 横向 | mm | 4120 | |
纵向 | mm | 4650 | ||
臂架变幅时间 | s | ** | ||
臂架回转速度 | s/r | 75 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | ★前悬 | mm | 1155 | |
★后悬 | mm | 2470 | ||
★后伸 | mm | 1250 | ||
★轴距 | mm | 3815 | ||
**高行驶速度 | Km/h | 115 | ||
**小离地间隙 | mm | 195 | ||
接近角 | . | 20 | ||
离去角 | . | 11 | ||
配置说明
部件名称 | 简要说明 |
底盘型号 | JX1083TK26 |
发动机 | 江铃发动机，**大功率112KW，152马力，国六排放 |
驾驶室 | 单排座，可乘坐3人，驾驶室装备空调 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 机械操作 |
工作平台 | （**0）1**x700x1150 |
臂架形式 | ★四节六边型工作臂，同步伸缩 |
回转装置 | 旋转回转 |
支腿 | ★K型支腿，稳定性好，可同时或单独操作，适应多种工况。 |

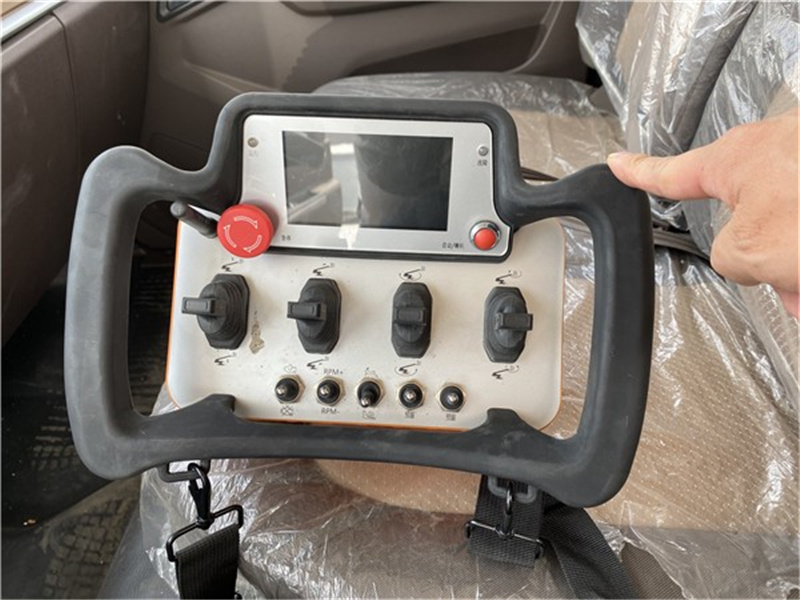

操作 | ★工作平台和地面遥控器电气操作 |
**系统 | 电液比例**系统，实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及安全配置
高空作业车基本功能安全配置：作业车可以实现平台载荷200KG，**大作业高度22米，**大作业幅度13.6米。 | |
名称 | 简要说明 |
上下车自动互锁装置 | ★用于上下车互锁，防止误操作发生危险 |
支腿检测功能 | 当支腿出现不受力情况，智能限动，保护安全， |
水平检测功能 | ★实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时，可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯，照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
发动机点火熄火 | 在转台和平台处可对发动机进行点火，熄火** |
实时通讯 | 在平台和下车设有无线对讲 |
1、我司提供的设备“三包”期为一年,在“三包”期内，底盘部分的免费维修在用户所在地的底盘技术服务站进行，专用装置部分的免费维修由湖北江南公司派专业技术人员上门进行。如因违规操作或使用不当、意外事故等造成的质量故障，湖北江南公司提供及时的维修服务，维修费用由用户承担。
2、底盘部分的维修可在用户使用地就近的底盘技术服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。专用装置部分的维修，可采用电话、传真的联系方式，湖北江南公司在接到用户电话后24-48小时派专业维修人员前往使用地解决。
3、凡购湖北江南公司的产品，实行“三包”期一年，终身维修，售后服务24-48小时到位解决。
